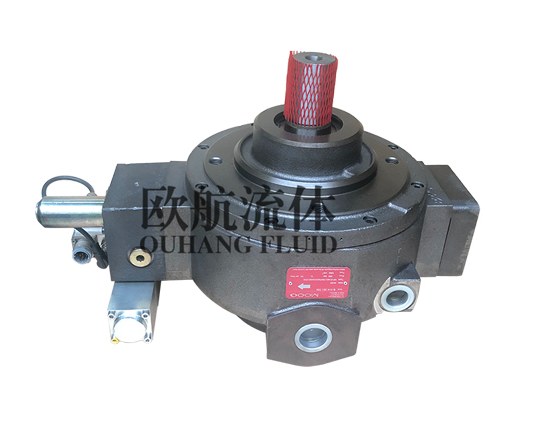

我們常看到的機械設備都是由很多設備配件組成的，這些配件在機械設備運行發揮著不同的作用，比如說穆格徑向柱塞泵，穆格徑向柱塞泵是一種帶有垂直驅動軸的立式柱塞泵。柱塞泵噪音低，工作壓力高，但柱塞泵對液壓油污染敏感，成本高。穆格徑向柱塞泵的主要性能有壓力、排量、轉速、效率、壽命等，主要結構參數包括柱塞直徑和體積、傾斜板角度。

　　穆格徑向柱塞泵工作原理：

　　驅動扭矩由十字交叉軸傳遞給星形液壓缸轉子，定子不受其他水平力。轉子安裝在流軸上，轉子放置的柱塞由靜態平衡的滑靴嚴格調節，柱塞連接到滑動靴并通過韭菜鎖定。 兩個保留定子定子的定子環，當泵旋轉時，離心力和液壓將其推向泵的內表面。當轉子旋轉時，其偏心效應導致柱塞往復運動。定子偏心距可通過泵體徑向位置的兩次沖程調整。

　　液壓油進出口由泵體和流軸控制，流軸進油控制。泵體內產生的液壓被靜壓平衡的表面吸收。摩擦和二次靜壓平衡采用平衡壓力補償?shù)姆绞剑纬砷_式控制控制。支撐軸軸承僅起支撐作用，不受其他外力影響。

　　穆格徑向柱塞泵流量泵的閥門壓力較高，一般達到32MPa以上，有的產品甚至達到200MPa。軸流泵的壓力一般在20MPa以上。徑向柱塞泵的排量主要取決于柱塞直徑的個數、柱塞的有效行程以及感興趣的間隔和每個工作循環的次數。

　　穆格徑向柱塞泵排量計算公式： V = K (π/4) D2Hz × L0-3 (ml/r) K——每個工作循環的間隙數。 D——柱塞直徑，mm；H——柱塞有效行程，mm；Z——柱塞編號。在單作用徑流泵的情況下，柱塞的有效沖程從K=1的次數來看為H=2e（E為偏心距），所以排量計算公式為V=(π/4)d2×2e×Z×10-3=(π/2)d2eZ×10-3 (mL/r)。

　　穆格徑向柱塞泵是用在注塑機、壓鑄機、印刷機等，除了所說的這些設備，它的應用也是相當廣泛。
